Общий принцип работы станка
- Надежная проводка листа от лакировального аппарата через сушку до укладки в стопу.
- Более равномерное распределение слоя лака на поверхности листа за счёт наличия ракеля и вала с насечкой.
- Высокая степень глянца готовой продукции.
- Высокая скорость работы за счёт запечатки двух листов бумаги на цилиндре большого диаметра.
- Благодаря модульной конструкции есть возможность устанавливать различные дополнительные устройства: для удаления пыли и противоотмарывающего порошка, для обработки поверхности листа коронным разрядом, для отсечения бракованных листов и т.д.
- Возможность УФ-лакирования картона и бумаги невысокого качества.
- Удобство работы на машине и ее обслуживания.
- Наличие автоматической централизованной смазки.
Технические характеристики
| Макс. формат листа | 740 х 1060мм |
| Мин. формат листа | 340 х 406мм |
| Макс. формат лакирования | 730 х 1050мм |
| Макс. техническая скорость | 10 000 листов/час (в зависимости от типа бумаги) |
| Точность совмещения | ± 0,15 мм |
| Плотность листа | 80 - 600 гр.кв.м |
| Потребляемая мощность | 42 кВт |
| Электропитание | 3 фазы, 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 9100 х 2900 х 2050 мм |
| Вес | 13 700 кг. |
Стандартная комплектация
- Самонаклад с датчиками отслеживания движения листа
- Ракель + анилоксовый вал
- ИК сушка, 30 нагревательных элементов
- УФ сушка, 2 УФ лампы
- Вакуумный стол подачи
- Лакировальный аппарат с автоматической подачей лака
- Печатный цилиндр большого диаметра
- Цепной выводной транспортер
- Стапель самонаклада/приемки
- Захваты бумаги 15 шт
Основные компоненты автоматической лакировальной машины с выборочным и сплошным лакированием, модель USTAR UST-105GS

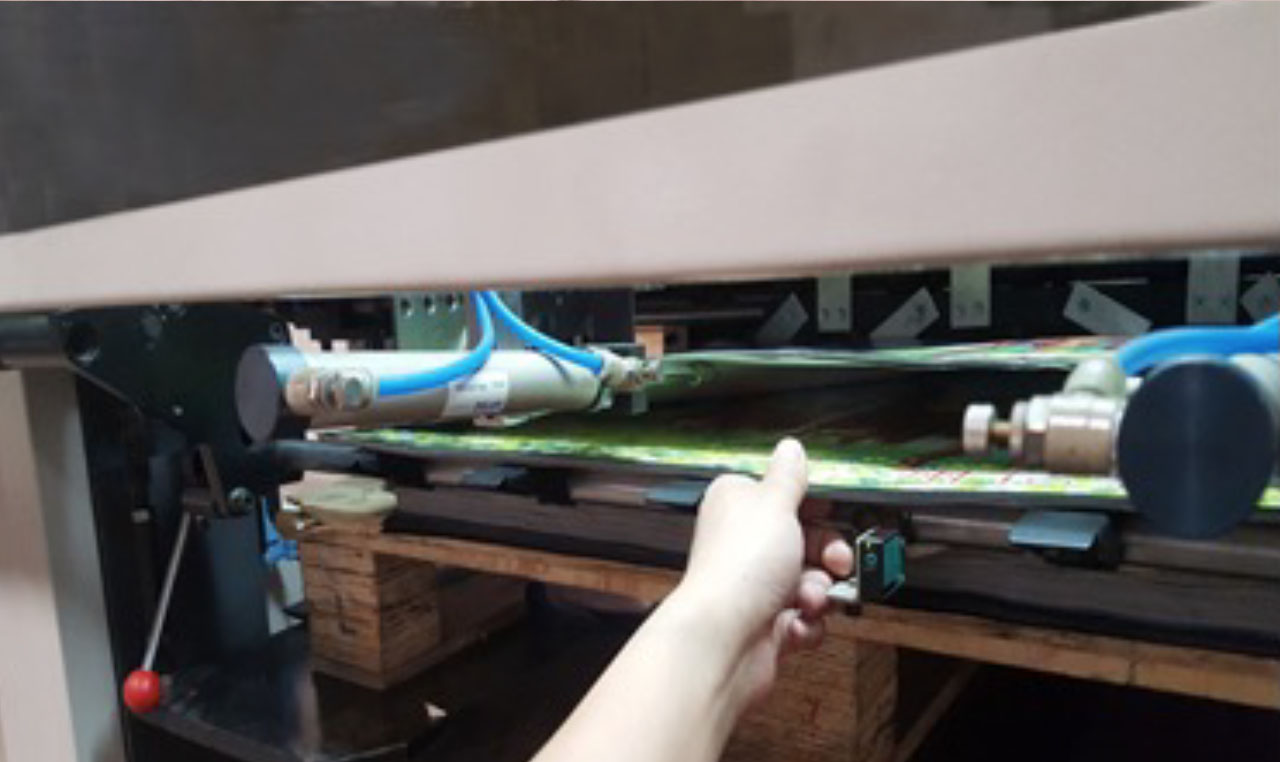

Подача и выравнивание
- Высокоскоростная, не требующая технического обслуживания система подачи бумаги обеспечивает плавную подачу как тонкой, так и плотной бумаги.
- Стол подачи оснащен плитой из нержавеющей стали и системой вакуумных ремней.

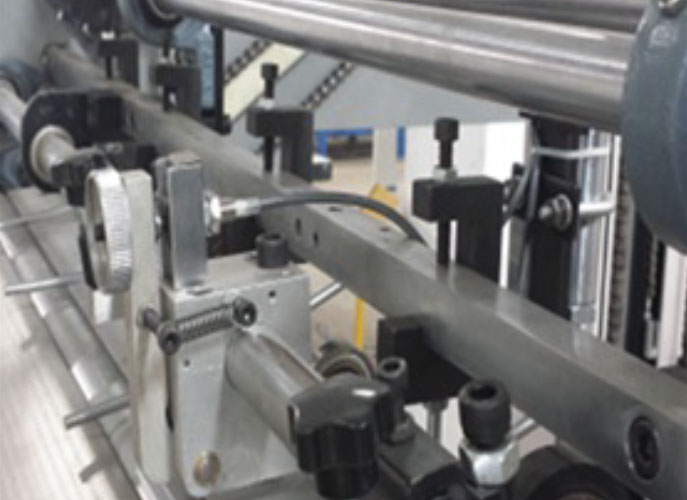

- Боковой и передний датчики осуществляют контроль за направлением подачи бумаги и следят за тем, чтобы она подавалась точно. Если лист был подан неправильно или бумага закончилась, устройство автоматически выключается, а на интерфейсе появится предупреждение о неисправности.
- Может быть оснащен системой непрерывной NON STOP подачи бумаги, повышающей эффективность работы.

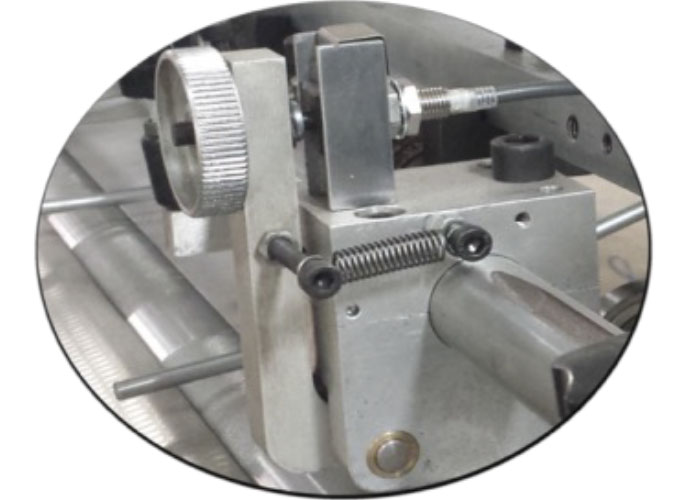

Система обнаружения двойного листа
Система обнаружения двойного листа или неправильной подачи бумаги автоматически отключает станок. На интерфейс выводится предупреждение о неисправностях, которые необходимо устранить, а затем перезапустить станок.

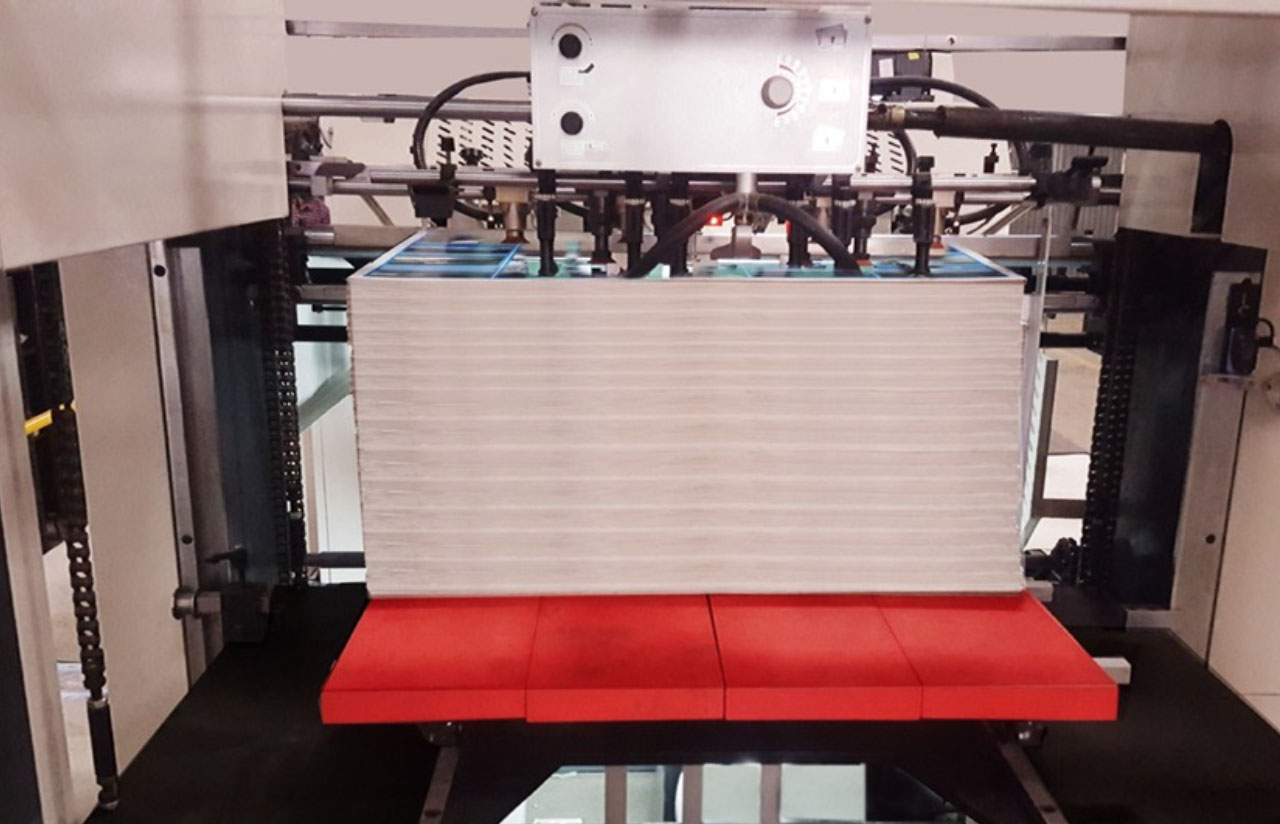

Стапель приемки
Имеет пневматические сталкиватели формирования стопы.
Лакировальная секция
- имеет цилиндр двойного диаметра для проводки одновременно 2-х листов
- дозировка слоя лака производится ракелем и валом с линиатурой
- наличие нижнего форгрейфера для передачи листа на цилиндр
- централизованная система смазки
